Anschluss verständlich erklärt
Osmosewasser und Kolloidwasser getrennt zapfen
Die AquaCollo Essential lässt sich so einbinden, dass in der Küche neben Warm- und Kaltwasser zwei getrennte aufbereitete Wasserwege zur Verfügung stehen: ein Weg für Filter- beziehungsweise Trinkwasser und ein zweiter Weg für besonders niedrig mineralisiertes Wasser zur Kolloidherstellung.
Der AquaCollo Quro 4-Wege-Wasserhahn führt diese vier Wasserwege in einer Armatur zusammen, ohne Filterwasser und Kolloidwasser miteinander zu vermischen. Welche Zusatzstufen eingebaut werden, hängt davon ab, welche Wasserqualität am jeweiligen Ausgang gewünscht ist.

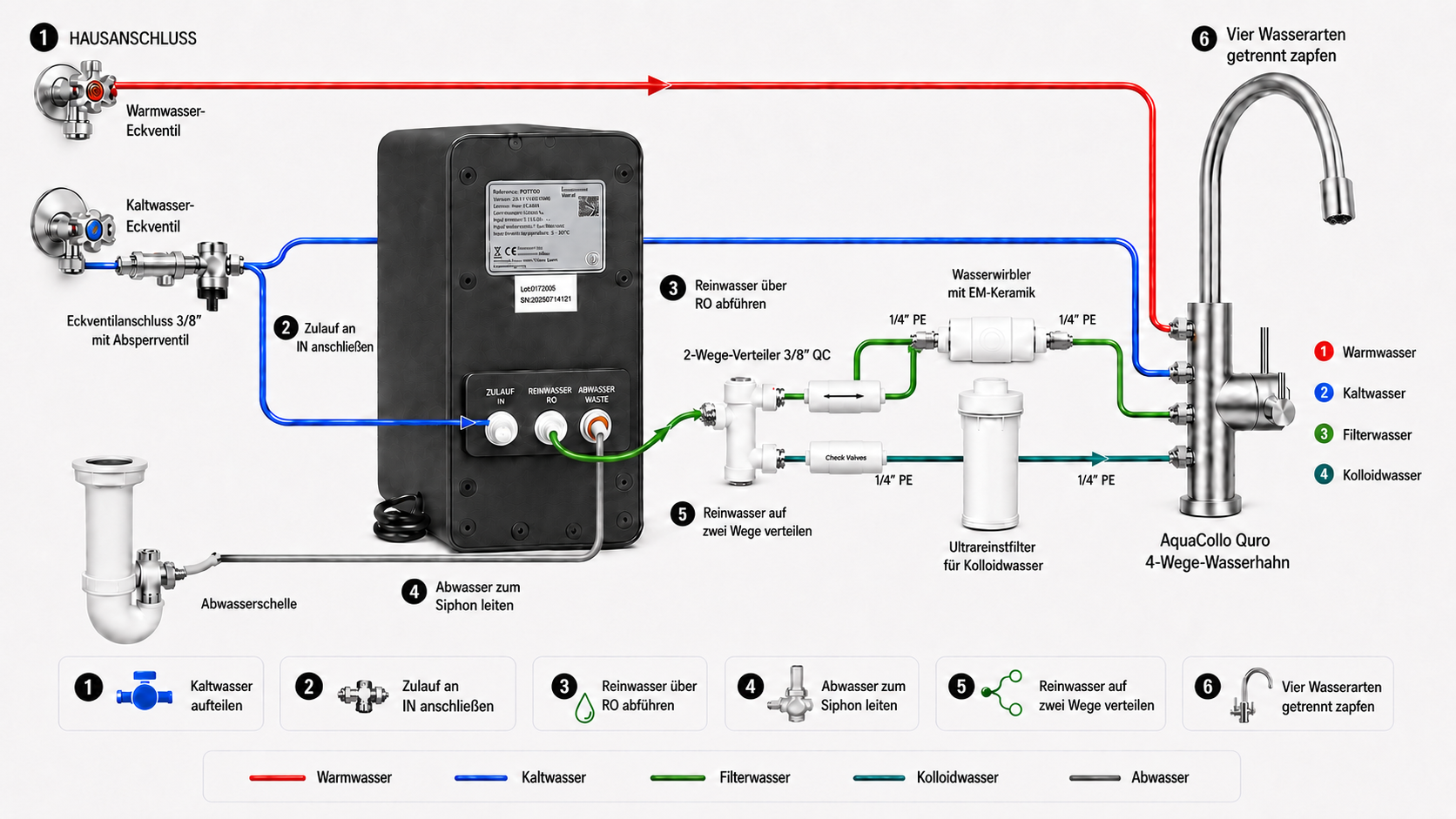

Prinzipdarstellung
So kann der erweiterte Aufbau aussehen
Der Grundaufbau
Vom Kaltwasseranschluss bis zur Osmoseanlage
Kaltwasser abzweigen
Der 3/8-Zoll-Eckventilanschluss wird zwischen Kaltwasser-Eckventil und Armatur eingesetzt. Das integrierte Ventil erlaubt eine separate Absperrung der Anlagenzufuhr.
Zulauf verbinden
Die Zuleitung wird mit dem Anschluss IN der AquaCollo Essential verbunden. Zulässigen Eingangsdruck von 0,1 bis 0,4 MPa beachten.
Reinwasser abführen
Das von der Anlage aufbereitete Osmosewasser verlässt das Gerät am Anschluss RO und wird anschließend auf die gewünschten Wege verteilt.
Abwasser anschließen
Das Spül- und Konzentratwasser wird über die Abwasserleitung fachgerecht zum Ablauf geführt. Der vorgeschriebene Luftspalt ist zu berücksichtigen.
Getrennte Wege
Trinkwasser und Kolloidwasser bewusst unterschiedlich behandeln
AquaCollo Quro mit vier getrennten Wasserwegen
Der AquaCollo Quro ersetzt die Kombination aus Küchenarmatur und separatem Filterwasserhahn. Warmwasser, Kaltwasser, Filterwasser sowie Reinst- oder Kolloidwasser werden innerhalb der Armatur getrennt geführt.
4-Wege-Wasserhahn ansehenWeg 1: Filter- und Trinkwasser
Das Osmosewasser kann direkt zum Filterwasseranschluss des AquaCollo Quro geführt werden. Wer ein mineralischeres Geschmacksprofil bevorzugt, kann in diesen Weg optional die Supreme-Mineralisierungskartusche einsetzen.
- Mineralisierung ausschließlich nach der Osmose
- Ergänzt Kalzium, Magnesium, Kalium und Selen
- 1/4-Zoll-Quick-Connect-Anschlüsse
- Optionaler Wasserwirbler kann vor dem Wasserhahn eingesetzt werden
Nicht für Kolloidwasser: Mineralien erhöhen den Leitwert und sind deshalb in diesem Aufbau nicht für den Kolloidwasserweg vorgesehen.
Weg 2: Wasser zur Kolloidherstellung
Für diesen Ausgang wird das Osmosewasser über den Colloimed VE-Spezialfilter weiter vollentsalzt. Danach gelangt es getrennt zum Anschluss für Reinst- beziehungsweise Kolloidwasser am AquaCollo Quro.
- Keine Mineralisierung in diesem Leitungsweg
- VE-Spezialfilter als zusätzliche Aufbereitungsstufe
- Leitwert vor jeder Kolloidherstellung messen
- Rückschlagventil entsprechend der vorgegebenen Fließrichtung montieren
Der erreichbare Leitwert hängt unter anderem vom Zulaufwasser, Filterzustand und Durchfluss ab.
Passende Komponenten
Die Bauteile für die erweiterte Anschlussvariante

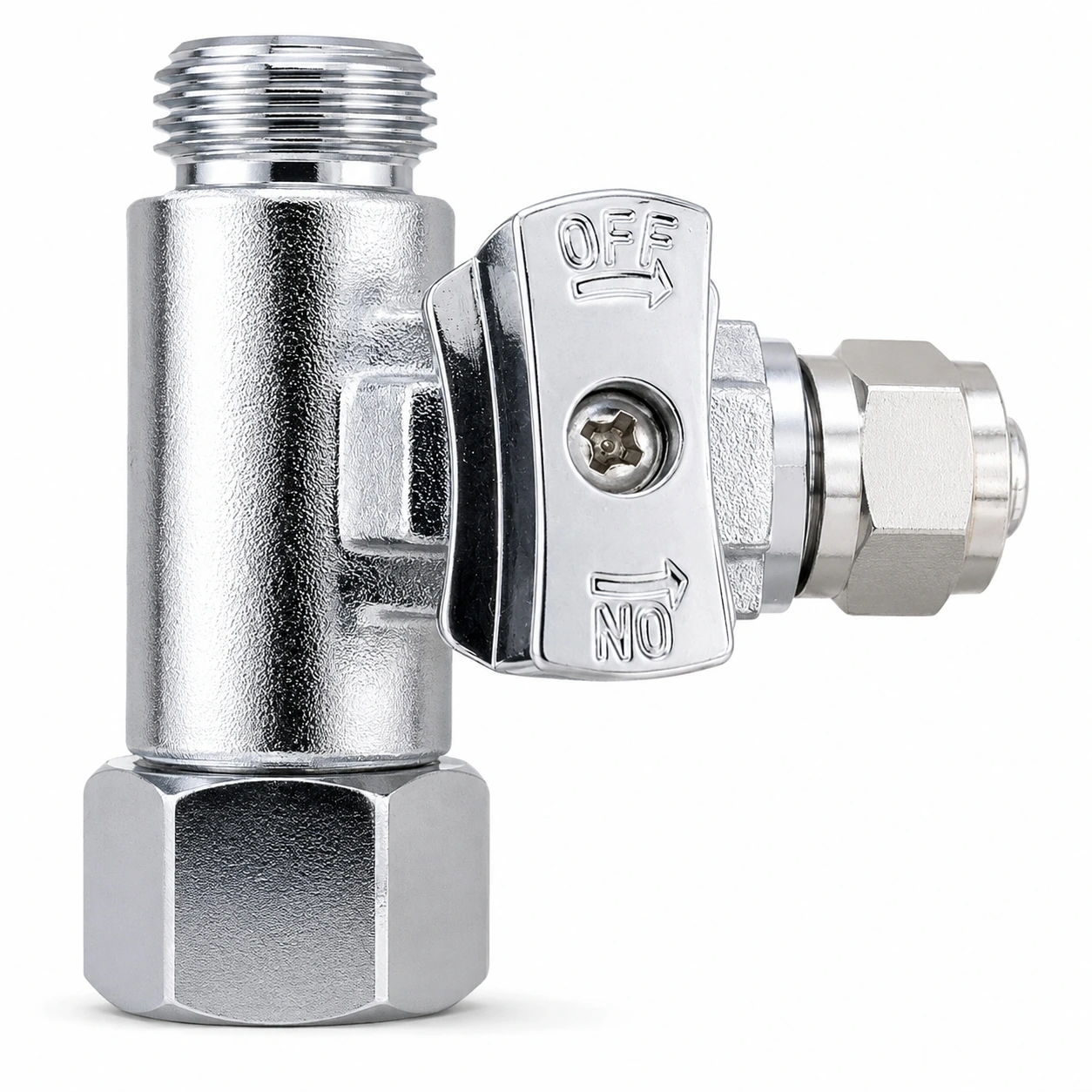

Eckventilanschluss
Separate, absperrbare Zuleitung zur Osmoseanlage.

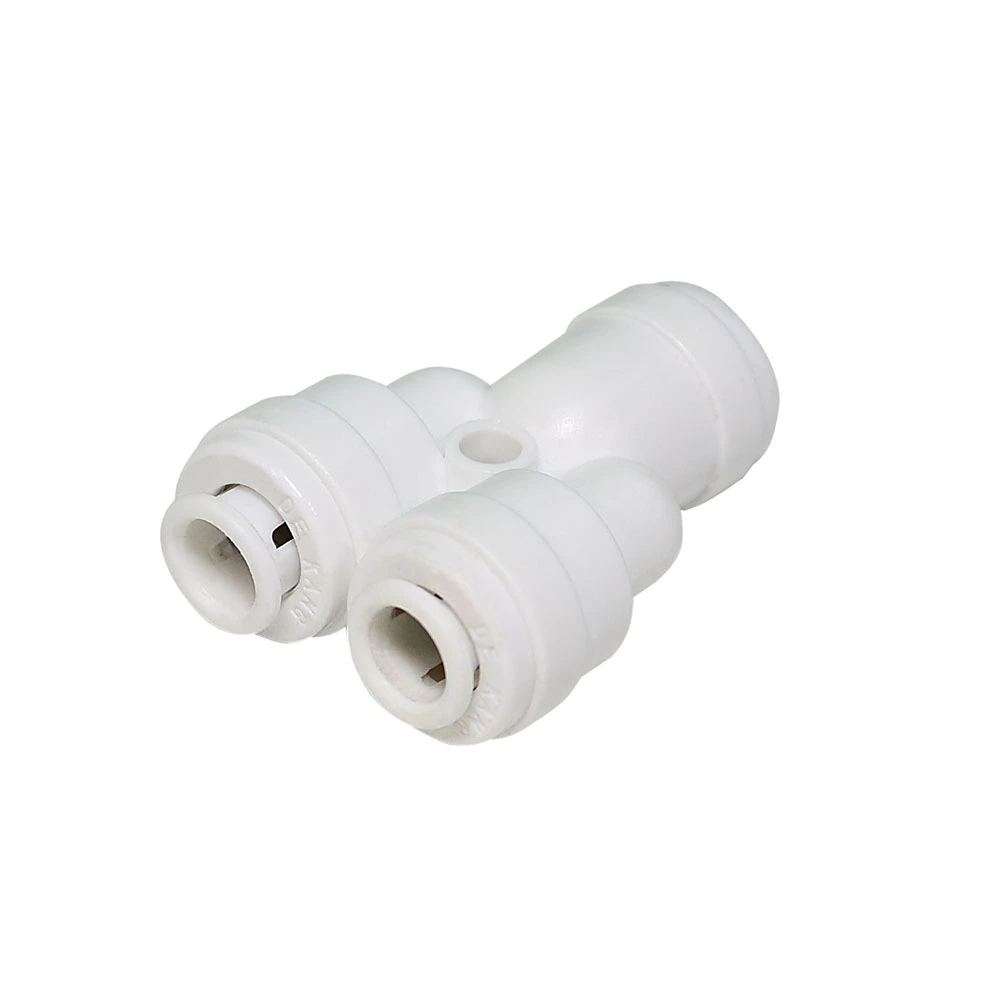

2-Wege-Verteiler
Teilt den 3/8-Zoll-Reinwasserweg in zwei Abgänge.
Rückschlagventil
Gibt die Fließrichtung vor und verhindert Rückfluss im jeweiligen Leitungsweg.

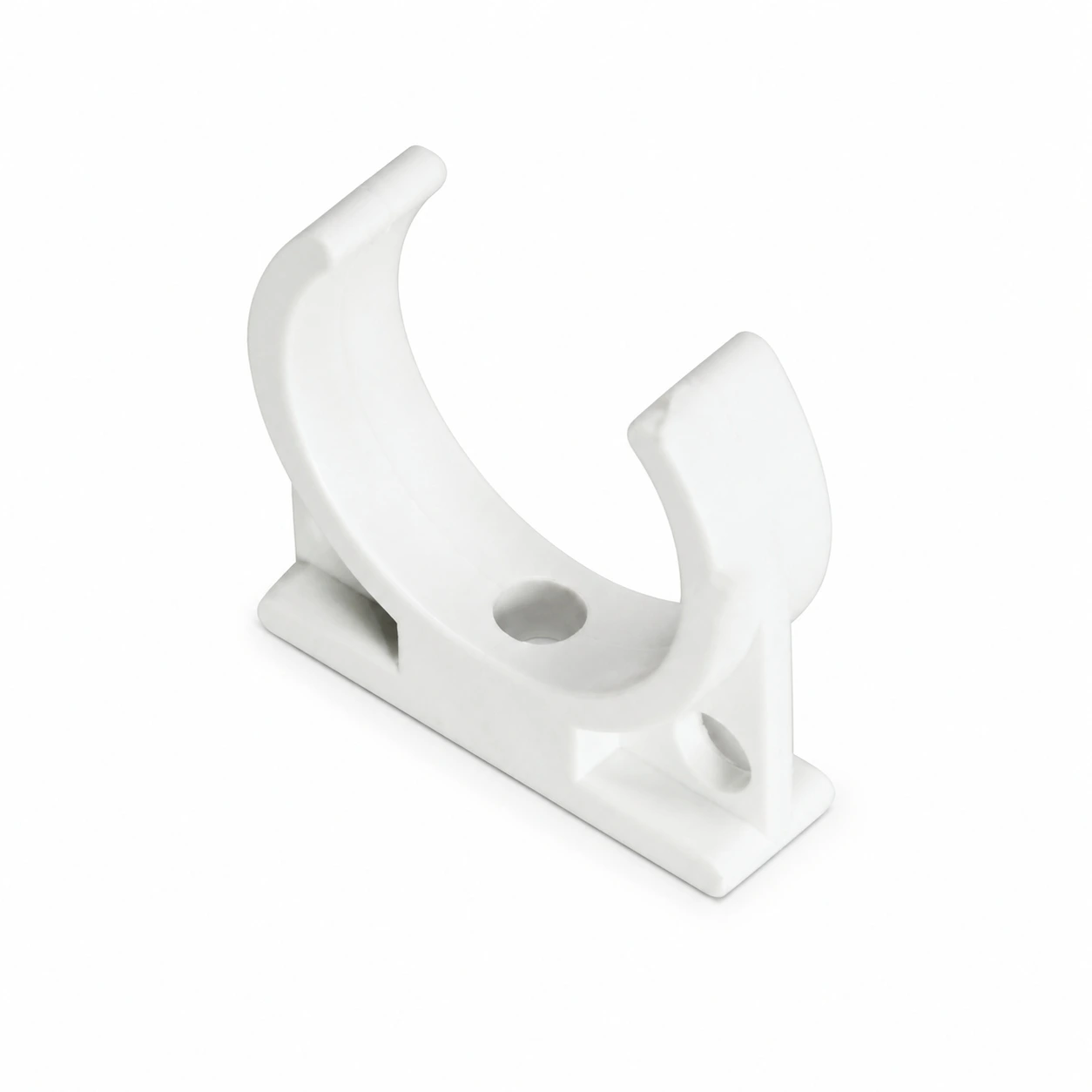

Befestigungsklemme
Zur geordneten Befestigung einer passenden Inline-Kartusche.
Mineralisierung
Optionale Ergänzung von Kalzium, Magnesium, Kalium und Selen.
Wasserwirbler
Mechanische Verwirbelung durch eine EM-Keramikspirale, ohne Stromanschluss.
Montagereihenfolge
Die Installation in sechs Schritten planen
- Wasserzufuhr schließen. Kalt- und Warmwasserleitungen drucklos machen und vorhandene Anschlussmaße prüfen.
- Eckventilanschluss montieren. Den 3/8-Zoll-Anschluss am Kaltwasser-Eckventil einsetzen und die separate Anlagenzufuhr zunächst geschlossen lassen.
- AquaCollo Essential anschließen. Zulauf an IN, Reinwasserleitung an RO und Abwasserleitung an WASTE anschließen. Das Abwasser nach den Vorgaben der Bedienungsanleitung anbinden.
- Reinwasserweg aufteilen. Den 3/8-Zoll-2-Wege-Verteiler einsetzen. Erforderliche Übergänge auf 1/4 Zoll müssen zu den tatsächlich verwendeten Schläuchen und Komponenten passen.
- Beide Wege getrennt aufbauen. Trinkwasserweg wahlweise mit Mineralisierung und Wasserwirbler; Kolloidwasserweg mit VE-Spezialfilter. Rückschlagventile ausschließlich in der markierten Fließrichtung montieren.
- Spülen und prüfen. Anlage gemäß Bedienungsanleitung zunächst automatisch und anschließend 10 bis 30 Minuten spülen. Alle Verbindungen auf Dichtheit prüfen und das Wasser der Erstspülung verwerfen.
Gut zu wissen
Häufige Fragen zum erweiterten Anschluss
Das passende System
Eine Armatur, zwei getrennte aufbereitete Wasserwege
Mit der AquaCollo Essential, dem AquaCollo Quro und den passenden Zusatzkomponenten lässt sich die Wasseraufbereitung übersichtlich in den Küchenalltag integrieren. Entscheidend ist, Trinkwasser-Mineralisierung und VE-Wasser für die Kolloidherstellung konsequent getrennt zu halten.
